VMC Double Flux en habitat individuel - neuf et rénovation - 19
Schéma illustrant le flux d'air lors de l'implantation d'une bouche de soufflage au plafond. Les flux d'air sont libres de tous obstacles.
Source : Ca...
VMC Double Flux en habitat individuel - neuf et rénovation - 19
Schéma illustrant le flux d'air lors de l'implantation d'une bouche de soufflage au plafond. Les flux d'air sont libres de tous obstacles.
Source : Ca...

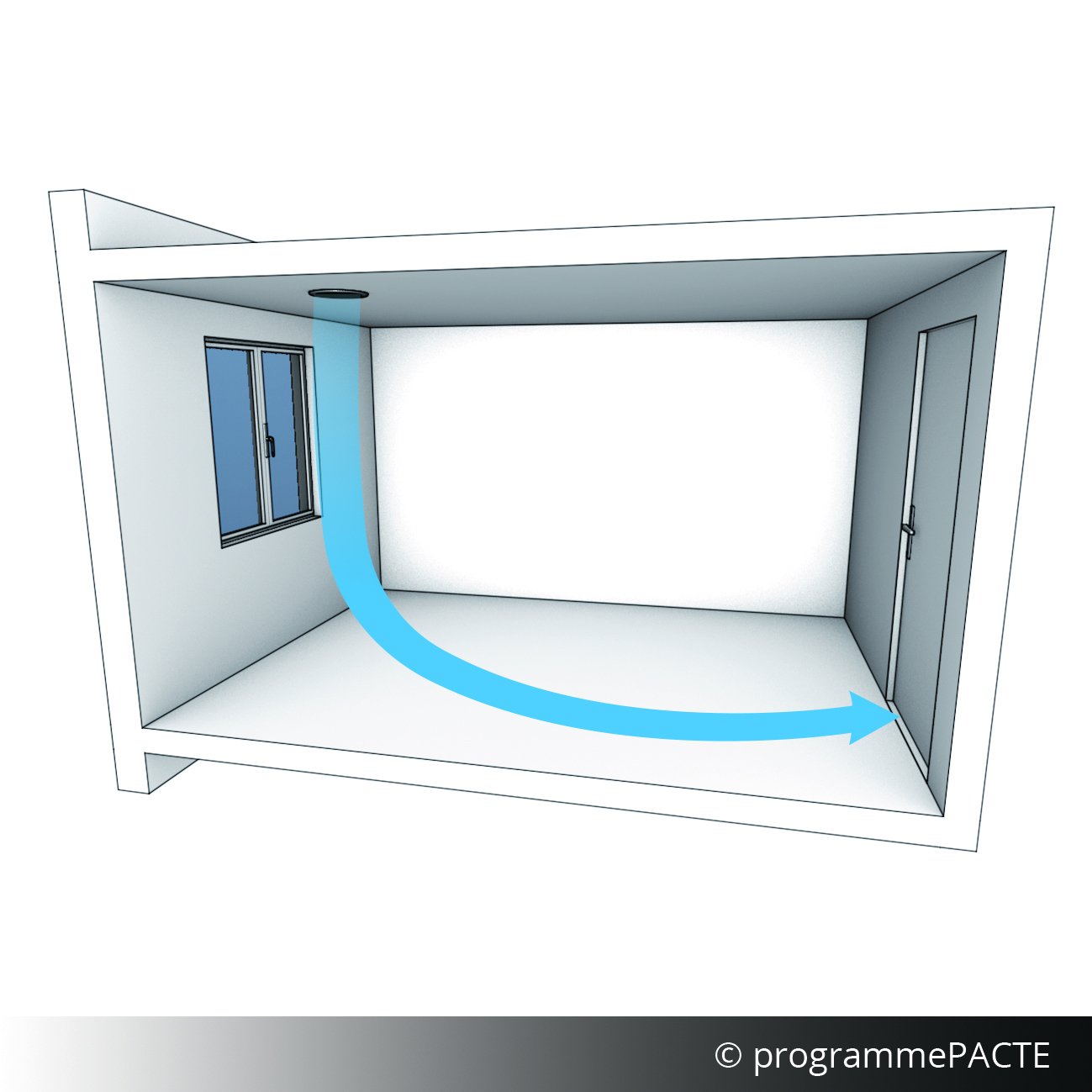

Schéma illustrant le flux d'air lors de l'implantation d'une bouche de soufflage au plafond. Les flux d'air sont libres de tous obstacles.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovation" - avril 2017 - version 1.0
VMC Double Flux en habitat individuel - neuf et rénovation - 20
Schéma illustrant le flux d'air lors de l'implantation d'une bouche de soufflage en paroi verticale. Les flux d'air sont libres de tous obstacles.
Sou...
VMC Double Flux en habitat individuel - neuf et rénovation - 20
Schéma illustrant le flux d'air lors de l'implantation d'une bouche de soufflage en paroi verticale. Les flux d'air sont libres de tous obstacles.
Sou...
Schéma illustrant le flux d'air lors de l'implantation d'une bouche de soufflage en paroi verticale. Les flux d'air sont libres de tous obstacles.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovation" - avril 2017 - version 1.0
VMC Double Flux en habitat individuel - neuf et rénovation - 23
Schéma de positionnement au sol d'une bouche de soufflage.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovation" ...
VMC Double Flux en habitat individuel - neuf et rénovation - 23
Schéma de positionnement au sol d'une bouche de soufflage.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovation" ...

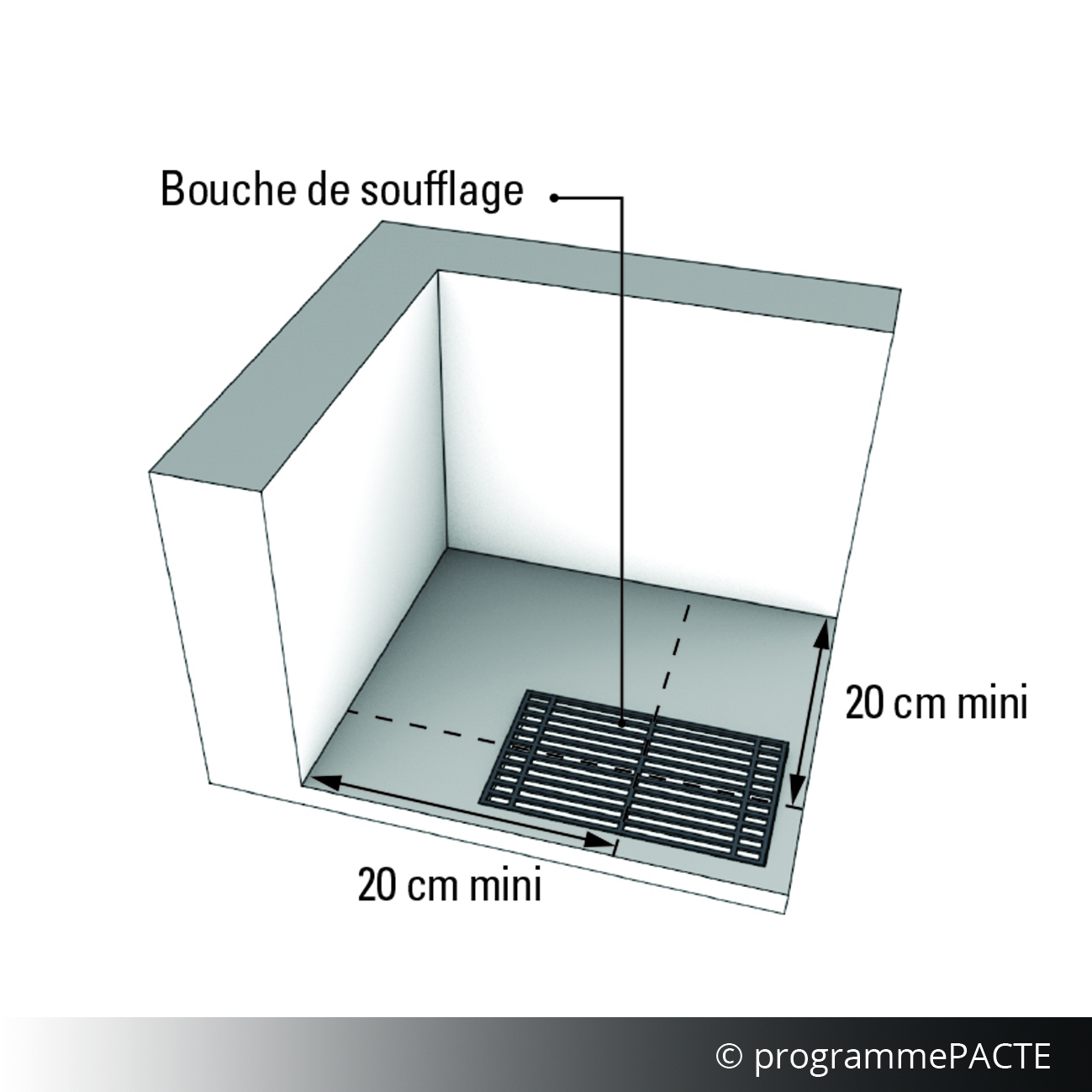

Schéma de positionnement au sol d'une bouche de soufflage.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovation" - avril 2017 - version 1.0
VMC Double Flux en habitat individuel - neuf et rénovation - 24
Schéma de positionnement en rampant d'une bouche de soufflage.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovati...
VMC Double Flux en habitat individuel - neuf et rénovation - 24
Schéma de positionnement en rampant d'une bouche de soufflage.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovati...

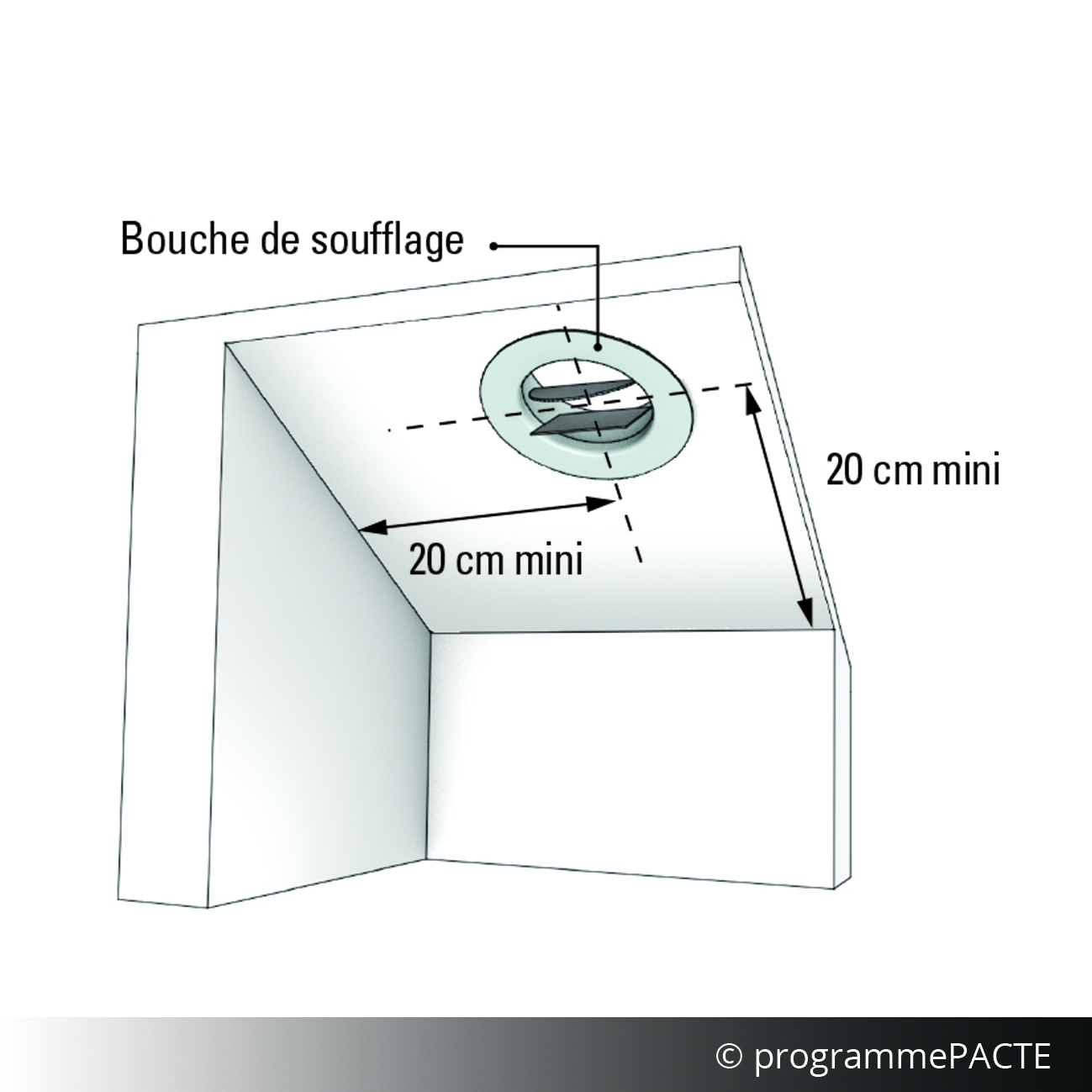

Schéma de positionnement en rampant d'une bouche de soufflage.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovation" - avril 2017 - version 1.0
VMC Double Flux en habitat individuel - neuf et rénovation - 22
Schéma de positionnement en plafond d'une bouche de soufflage.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovati...
VMC Double Flux en habitat individuel - neuf et rénovation - 22
Schéma de positionnement en plafond d'une bouche de soufflage.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovati...

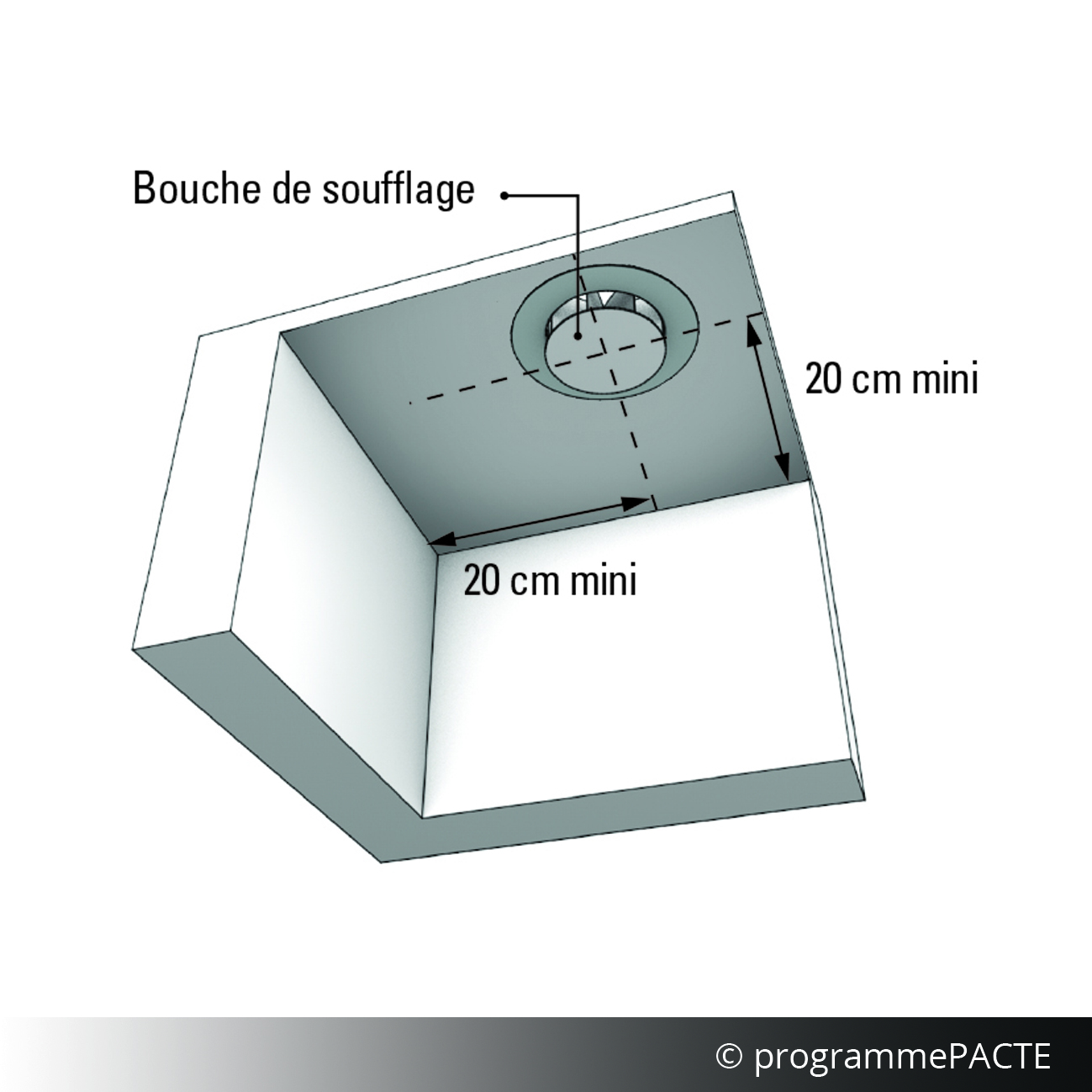

Schéma de positionnement en plafond d'une bouche de soufflage.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovation" - avril 2017 - version 1.0
VMC Double Flux en habitat individuel - neuf et rénovation - 21
Schéma de positionnement en paroi verticale d'une bouche de soufflage.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et ...
VMC Double Flux en habitat individuel - neuf et rénovation - 21
Schéma de positionnement en paroi verticale d'une bouche de soufflage.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et ...

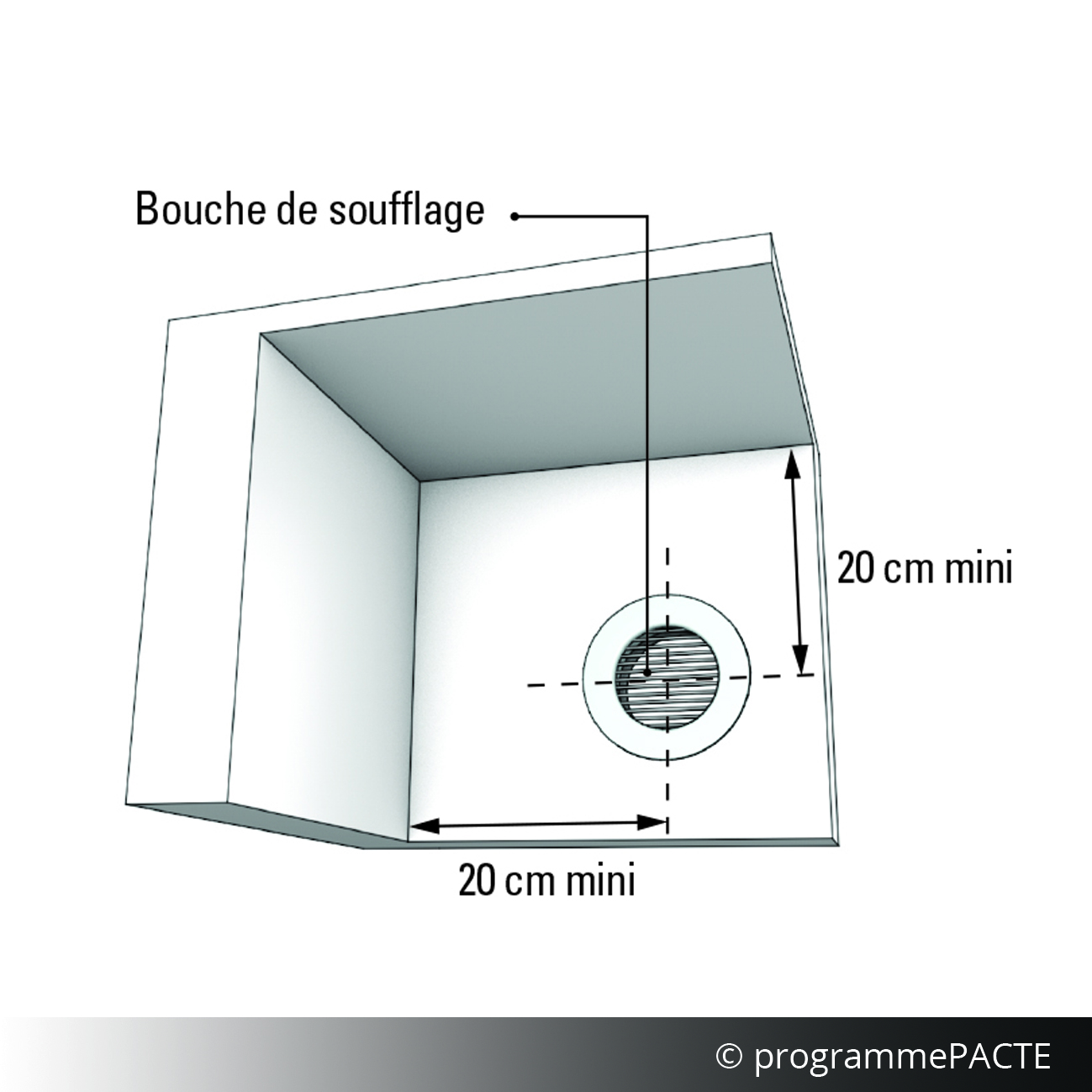

Schéma de positionnement en paroi verticale d'une bouche de soufflage.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovation" - avril 2017 - version 1.0
VMC Double Flux en habitat individuel - neuf et rénovation - 25
Schéma éclaté d'un modèle d'échangeur d'une Ventilation Mécanique Contrôlée Double Flux.
Source : Calepin de chantier "VMC double flux en habitat ind...

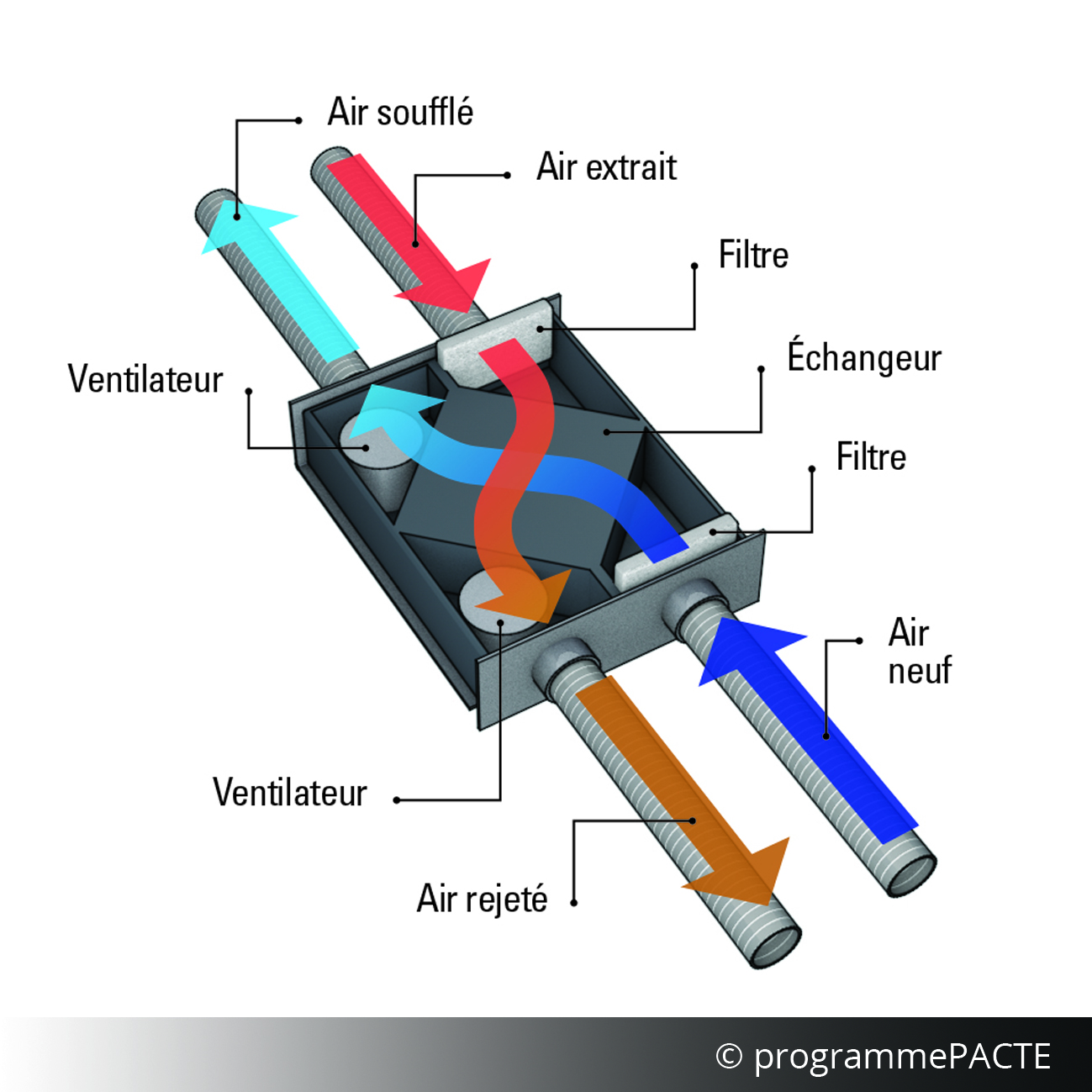

Schéma éclaté d'un modèle d'échangeur d'une Ventilation Mécanique Contrôlée Double Flux.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovation" - avril 2017 - version 1.0
VMC Double Flux en habitat individuel - neuf et rénovation - 26
Schéma illustrant le principe général de fonctionnement d'une Ventilation Mécanique Contrôlée Double Flux dans une habitation individuelle.
Source : C...
VMC Double Flux en habitat individuel - neuf et rénovation - 26
Schéma illustrant le principe général de fonctionnement d'une Ventilation Mécanique Contrôlée Double Flux dans une habitation individuelle.
Source : C...

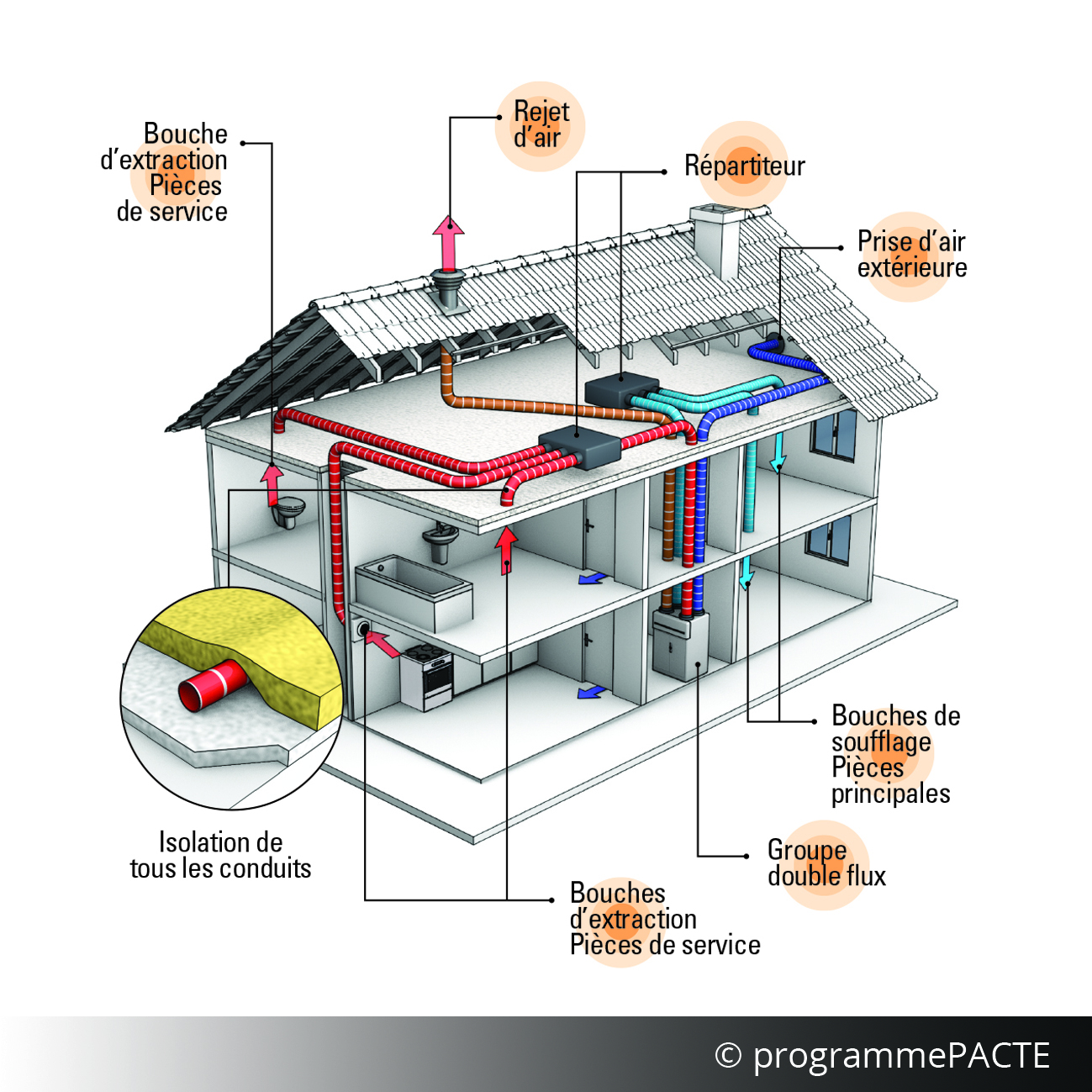

Schéma illustrant le principe général de fonctionnement d'une Ventilation Mécanique Contrôlée Double Flux dans une habitation individuelle.
Source : Calepin de chantier "VMC double flux en habitat individuel - neuf et rénovation" - avril 2017 - version 1.0
VMC Double Flux : Intégration dans le NF DTU de ventilation mécanique
Le NF DTU 68.3 relatif aux installations de ventilation mécanique en résidentiel est maintenant doté d’une nouvelle Partie P1-1-4. Celle-ci définit le...
VMC Double Flux : Intégration dans le NF DTU de ventilation mécanique
Le NF DTU 68.3 relatif aux installations de ventilation mécanique en résidentiel est maintenant doté d’une nouvelle Partie P1-1-4. Celle-ci définit le...
Le NF DTU 68.3 relatif aux installations de ventilation mécanique en résidentiel est maintenant doté d’une nouvelle Partie P1-1-4. Celle-ci définit les règles de conception et de dimensionnement applicables aux installations de VMC double flux générale et permanente par balayage. Source : Article Qualité Construction N°164 - nov/déc 2017 pp 56-60 " VMC Double Flux : Intégration dans le NF DTU de ventilation mécanique".
