Pompes à chaleur géothermiques en habitat individuel - installation des capteurs enterrés
Schéma de principe d'installation des capteurs enterrés horizontaux en tranchées.

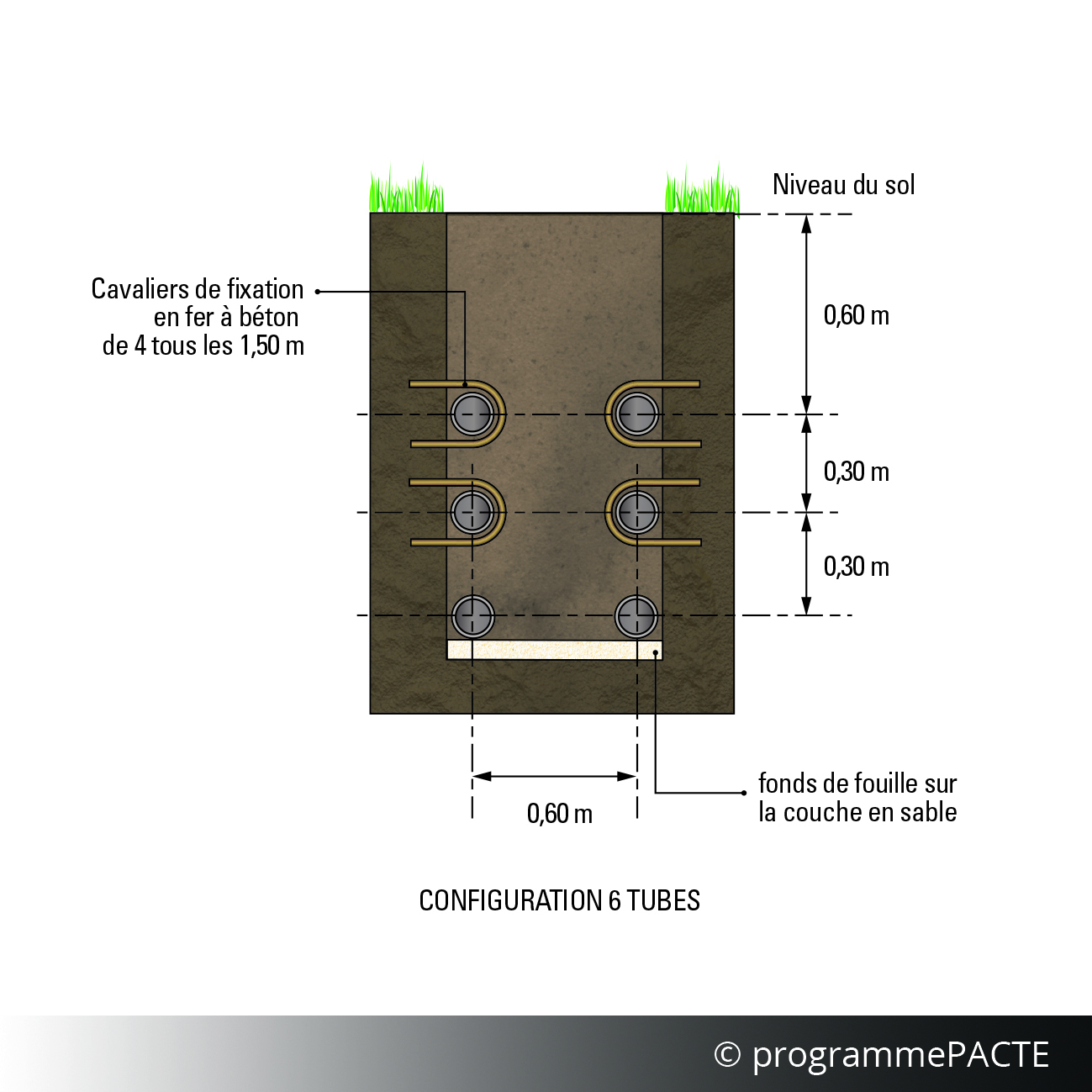

Configuration 6 tubes - respecter les rayons de courbure
Source : C...
Pompes à chaleur géothermiques en habitat individuel - installation des capteurs enterrés
Schéma de principe d'installation des capteurs enterrés horizontaux en tranchées.
Configuration 6 tubes - respecter les rayons de courbure
Source : C...
Schéma de principe d'installation des capteurs enterrés horizontaux en tranchées.
Configuration 6 tubes - respecter les rayons de courbure
Source : Calepin de chantier "Pompes à chaleur géothermiques en habitat individuel" - janvier 2017
Pompes à chaleur géothermiques en habitat individuel - installation des capteurs enterrés
Schéma de principe d'installation des capteurs enterrés horizontaux en tranchées.

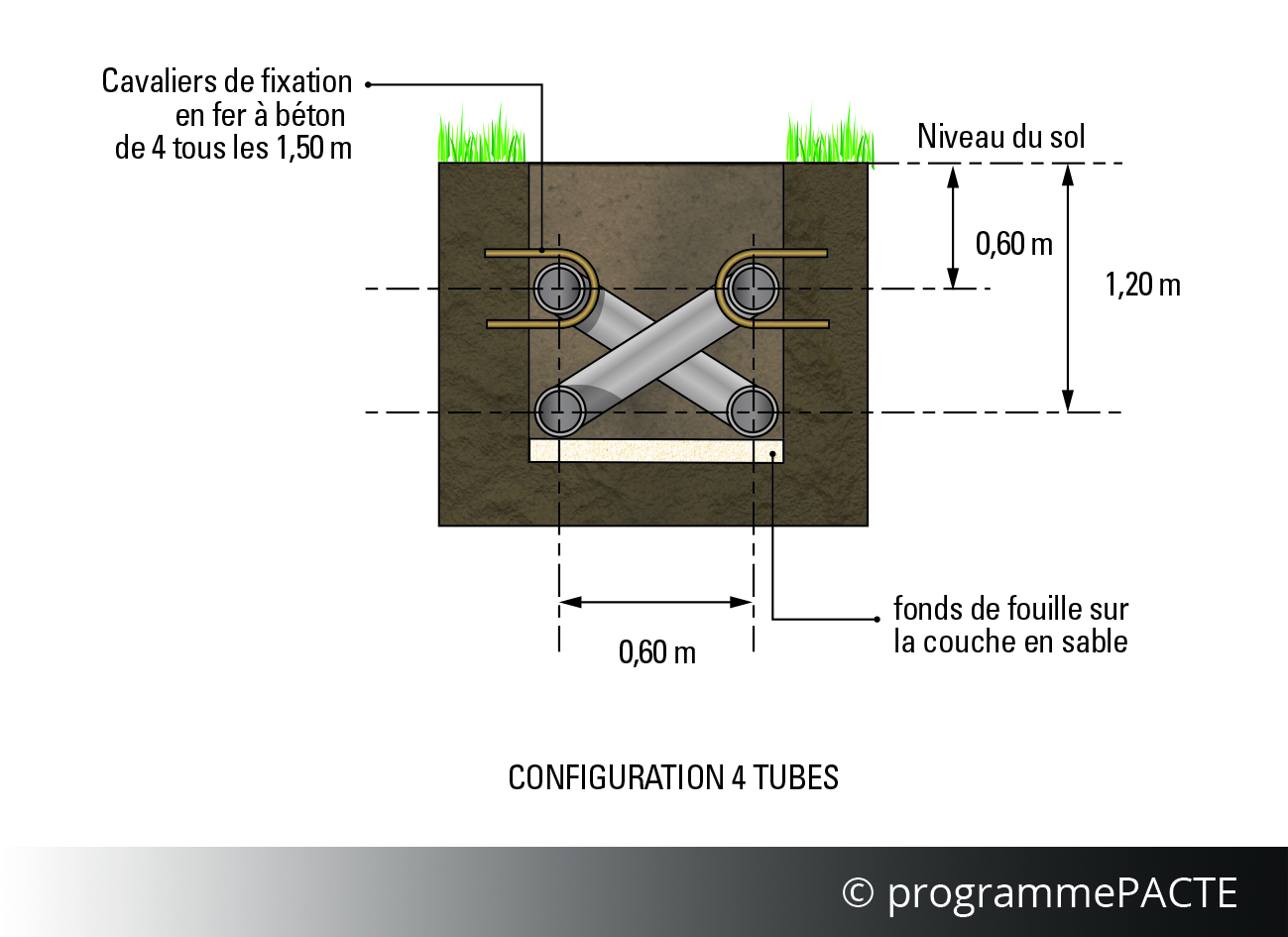

Configuration 4 tubes
Source : Calepin de chantier "Pompes à chale...
Pompes à chaleur géothermiques en habitat individuel - installation des capteurs enterrés
Schéma de principe d'installation des capteurs enterrés horizontaux en tranchées.
Configuration 4 tubes
Source : Calepin de chantier "Pompes à chale...
Schéma de principe d'installation des capteurs enterrés horizontaux en tranchées.
Configuration 4 tubes
Source : Calepin de chantier "Pompes à chaleur géothermiques en habitat individuel" - janvier 2017
Pompes à chaleur géothermiques en habitat individuel - installation des capteurs enterrés
Schéma de principe d'installation des capteurs enterrés horizontaux en décapage.
Distances minimales entre les capteurs et les autres éléments du sit...
Pompes à chaleur géothermiques en habitat individuel - installation des capteurs enterrés
Schéma de principe d'installation des capteurs enterrés horizontaux en décapage.

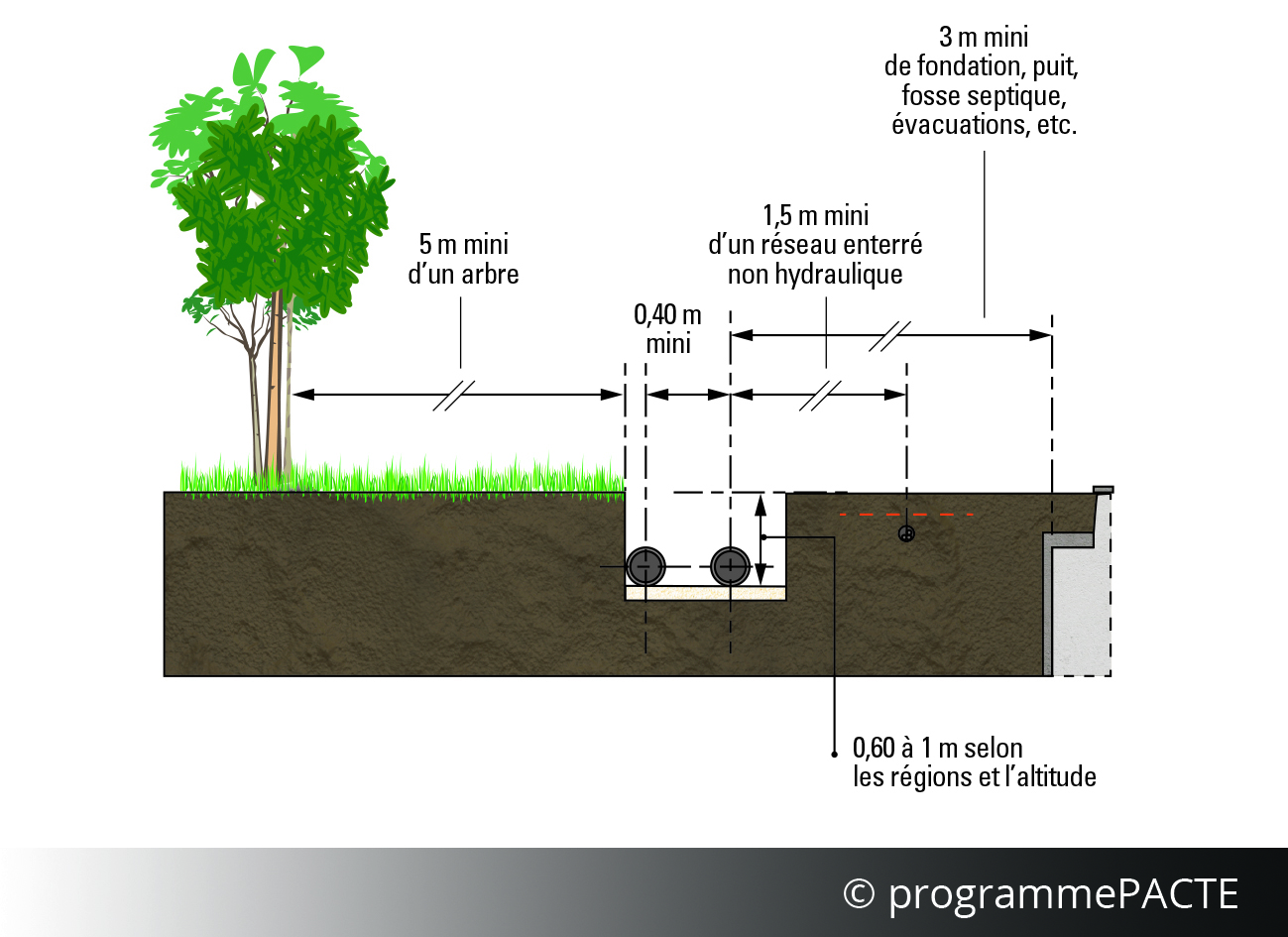

Distances minimales entre les capteurs et les autres éléments du sit...
Schéma de principe d'installation des capteurs enterrés horizontaux en décapage.
Distances minimales entre les capteurs et les autres éléments du site.
Source : Calepin de chantier "Pompes à chaleur géothermiques en habitat individuel" - janvier 2017
Pompes à chaleur géothermiques en habitat individuel - implantation

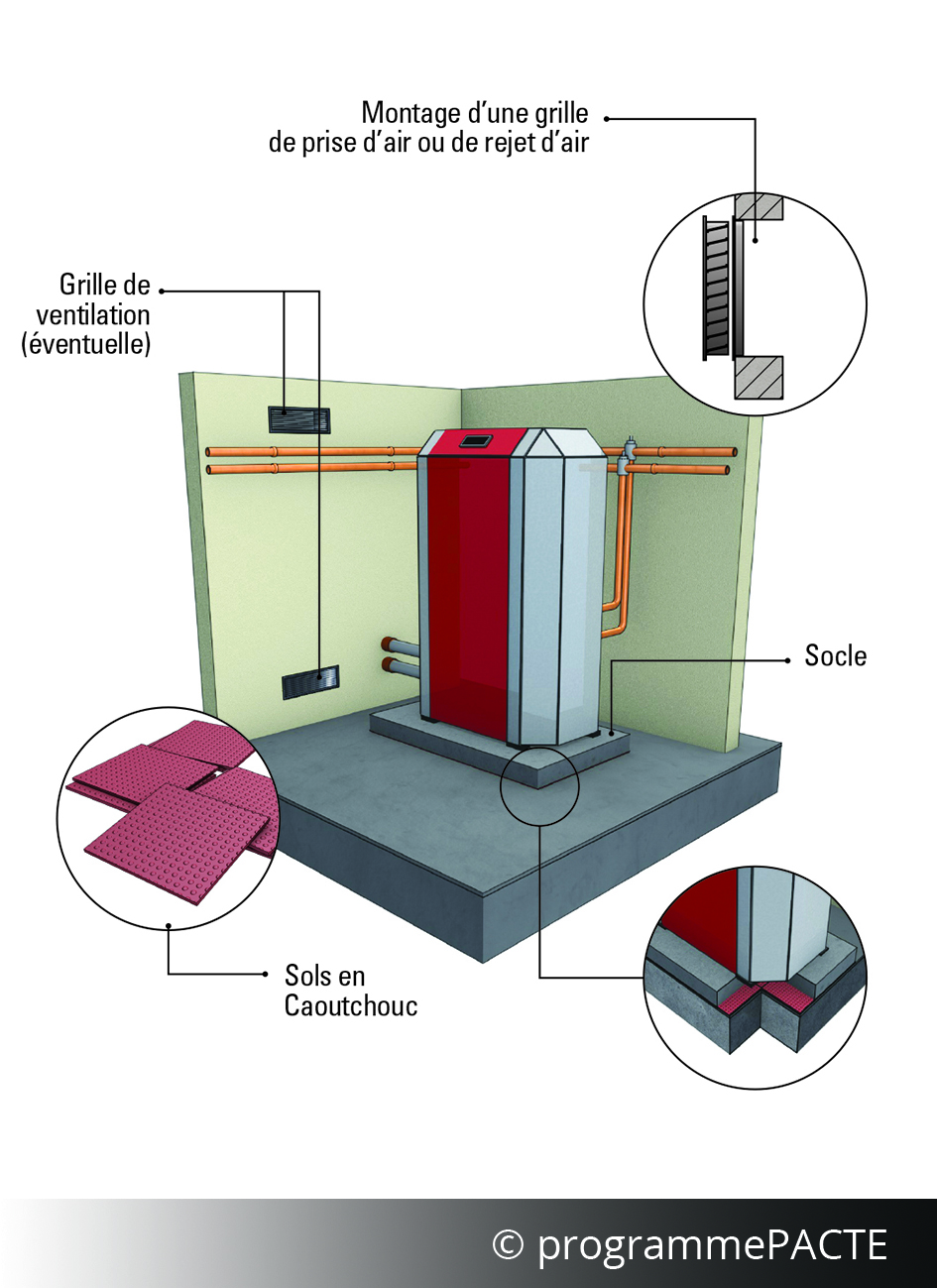

Schéma de principe d'un exemple d'implantation d'une pompe à chaleur géothermique.
La pompe à chaleur est installée à l'emplacement prévu en fonction...
Pompes à chaleur géothermiques en habitat individuel - implantation
Schéma de principe d'un exemple d'implantation d'une pompe à chaleur géothermique.
La pompe à chaleur est installée à l'emplacement prévu en fonction...
Schéma de principe d'un exemple d'implantation d'une pompe à chaleur géothermique.
La pompe à chaleur est installée à l'emplacement prévu en fonction des paramètres d'intégration technique étudiés lors de la phase de conception.
Source : Calepin de chantier "Pompes à chaleur géothermiques en habitat individuel" - janvier 2017
Pompes à chaleur géothermiques en habitat individuel sur nappe aquifère

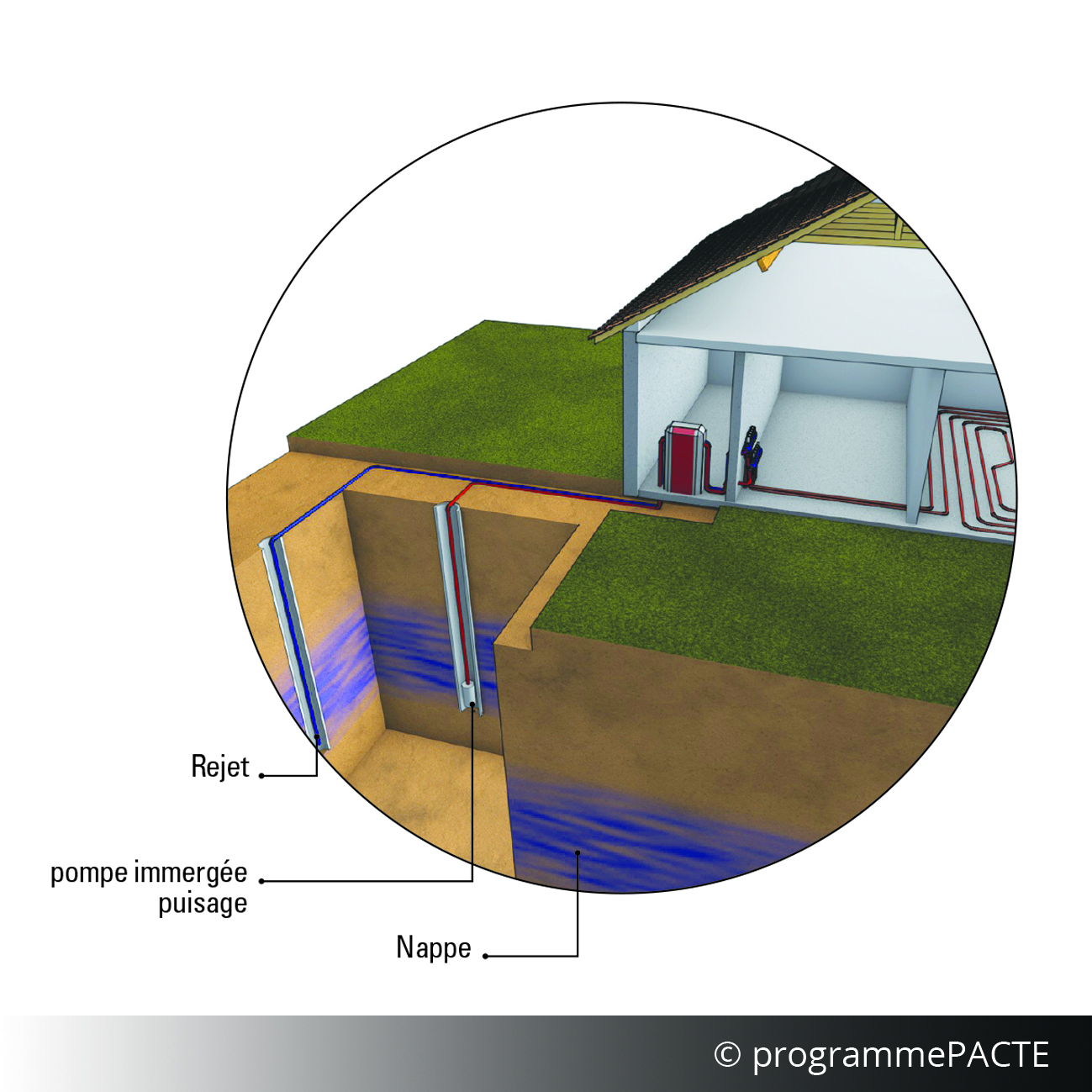

Schéma de principe d'une pompe à chaleur eau/eau sur nappe aquifère Source : Calepin de chantier "Pompes à chaleur géothermiques en habitat individuel...
Pompes à chaleur géothermiques en habitat individuel sur nappe aquifère
Schéma de principe d'une pompe à chaleur eau/eau sur nappe aquifère Source : Calepin de chantier "Pompes à chaleur géothermiques en habitat individuel...
Schéma de principe d'une pompe à chaleur eau/eau sur nappe aquifère Source : Calepin de chantier "Pompes à chaleur géothermiques en habitat individuel" - janvier 2017
Pompes à chaleur géothermiques en habitat individuel - capteurs verticaux

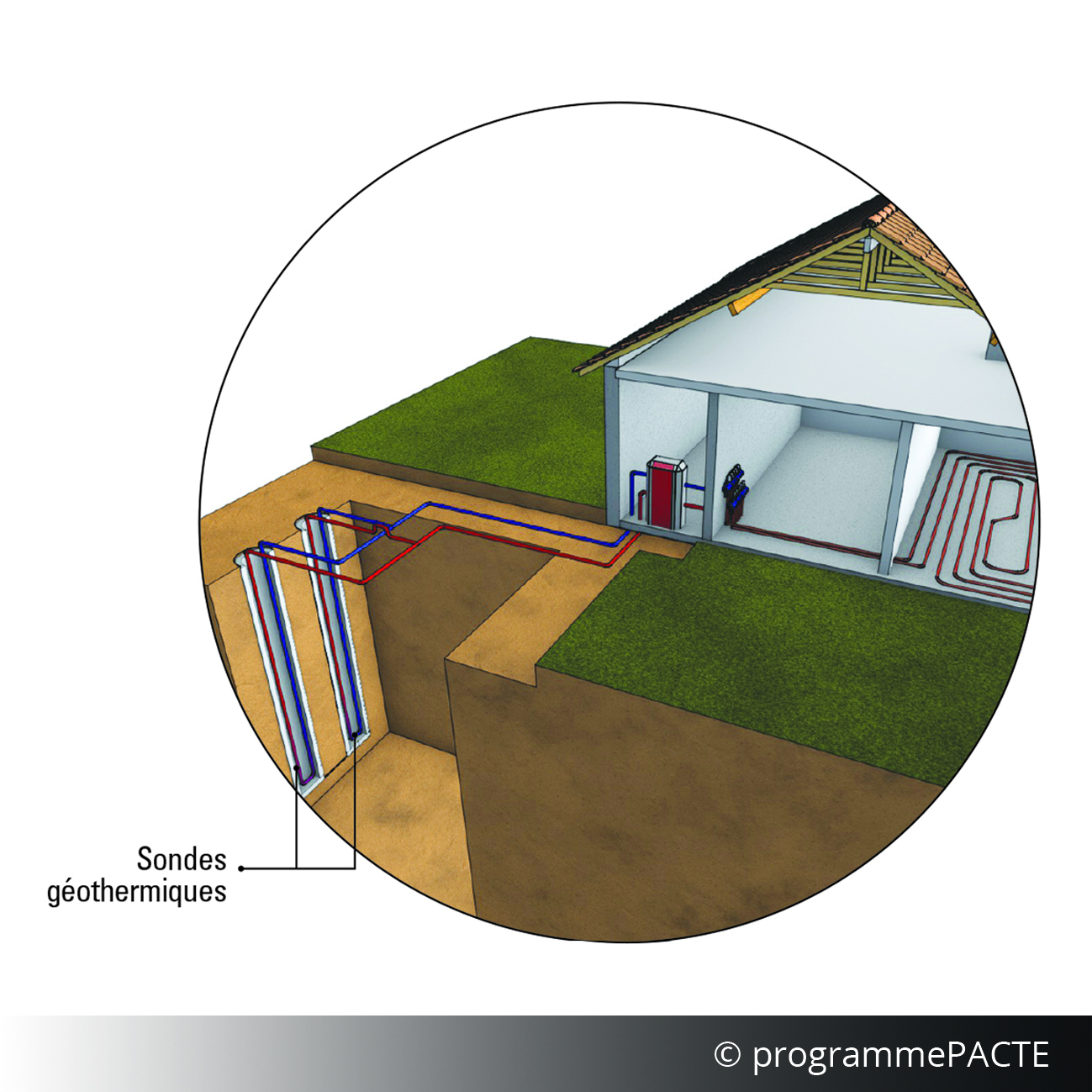

Schéma de principe d'une pompe à chaleur eau glycoleé/eau avec capteurs verticaux
Source : Calepin de chantier "Pompes à chaleur géothermiques en hab...
Pompes à chaleur géothermiques en habitat individuel - capteurs verticaux
Schéma de principe d'une pompe à chaleur eau glycoleé/eau avec capteurs verticaux
Source : Calepin de chantier "Pompes à chaleur géothermiques en hab...
Schéma de principe d'une pompe à chaleur eau glycoleé/eau avec capteurs verticaux
Source : Calepin de chantier "Pompes à chaleur géothermiques en habitat individuel" - janvier 2017
Pompes à chaleur géothermiques en habitat individuel - capteurs horizontaux

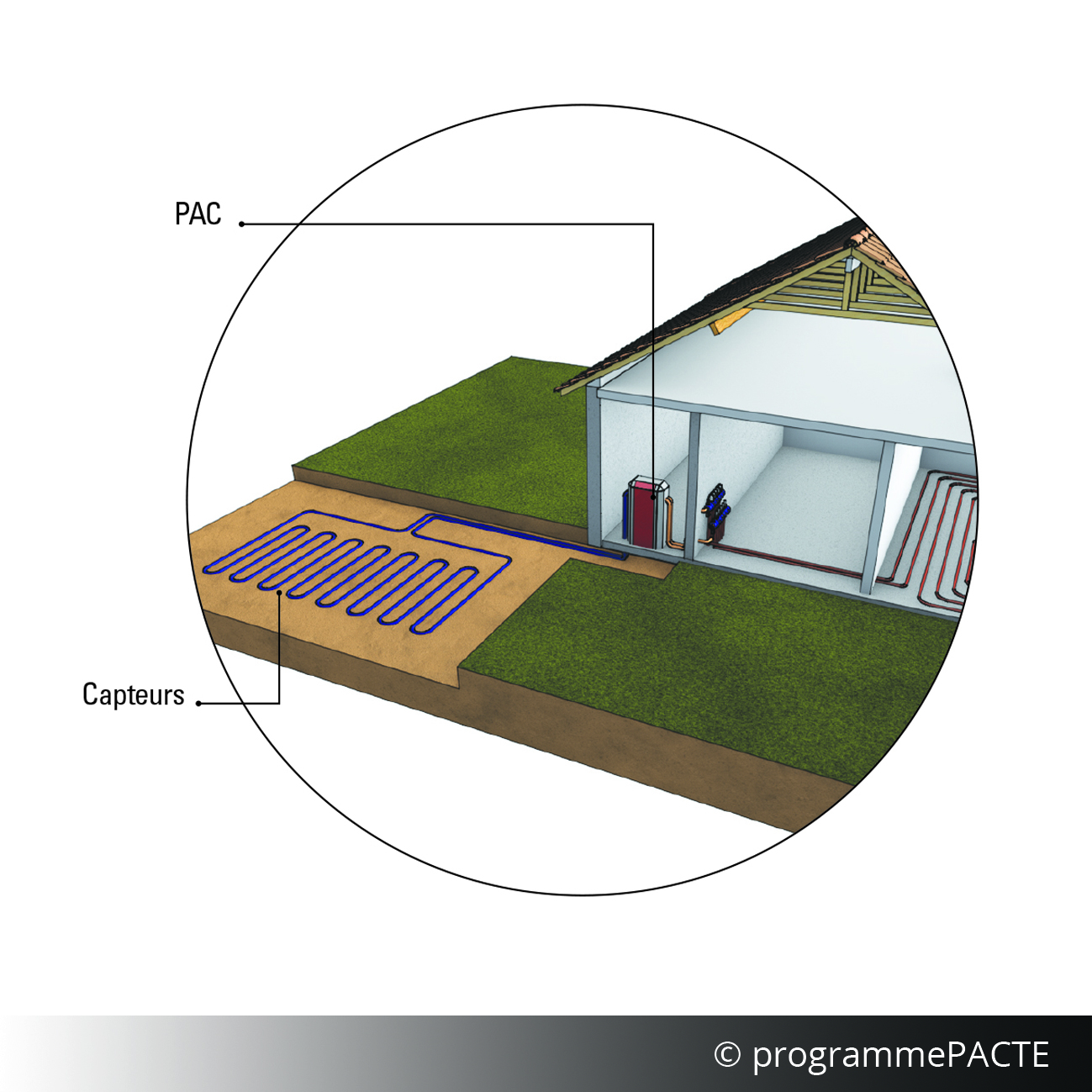

Schéma de principe d'une pompe à chaleur eau glycoleé/eau avec capteurs horizontaux
Source : Calepin de chantier "Pompes à chaleur géothermiques en h...
Pompes à chaleur géothermiques en habitat individuel - capteurs horizontaux
Schéma de principe d'une pompe à chaleur eau glycoleé/eau avec capteurs horizontaux
Source : Calepin de chantier "Pompes à chaleur géothermiques en h...
Schéma de principe d'une pompe à chaleur eau glycoleé/eau avec capteurs horizontaux
Source : Calepin de chantier "Pompes à chaleur géothermiques en habitat individuel" - janvier 2017
Chauffage - Appareil de chauffage divisé à bûches - Evacuation des produits de combustion - 42

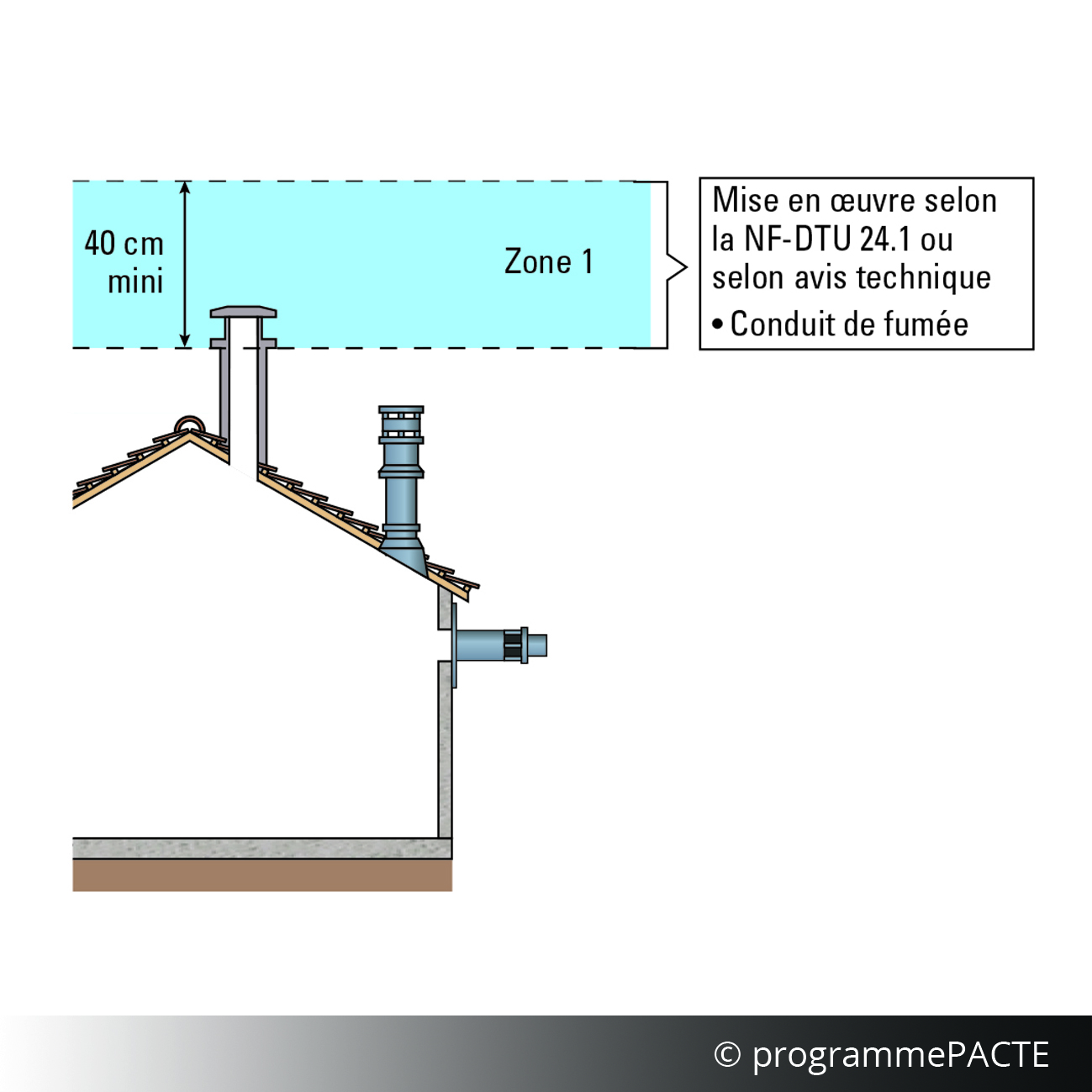

Schéma illustrant la zone de mise en oeuvre du conduit de fumée selon la NF-DTU 24.1 ou selon avis technique. L’appareil à bûches raccordé au conduit ...
Chauffage - Appareil de chauffage divisé à bûches - Evacuation des produits de combustion - 42
Schéma illustrant la zone de mise en oeuvre du conduit de fumée selon la NF-DTU 24.1 ou selon avis technique. L’appareil à bûches raccordé au conduit ...
Schéma illustrant la zone de mise en oeuvre du conduit de fumée selon la NF-DTU 24.1 ou selon avis technique. L’appareil à bûches raccordé au conduit de fumée peut être ouvert ou à amenée d’air.
Source : Calepin de chantier "Appareils de chauffage divisé à bûches" - nov 2017 - version 1.0
Chauffage - Appareil de chauffage divisé à bûches - conformité de l’amenée d’air comburant - 41

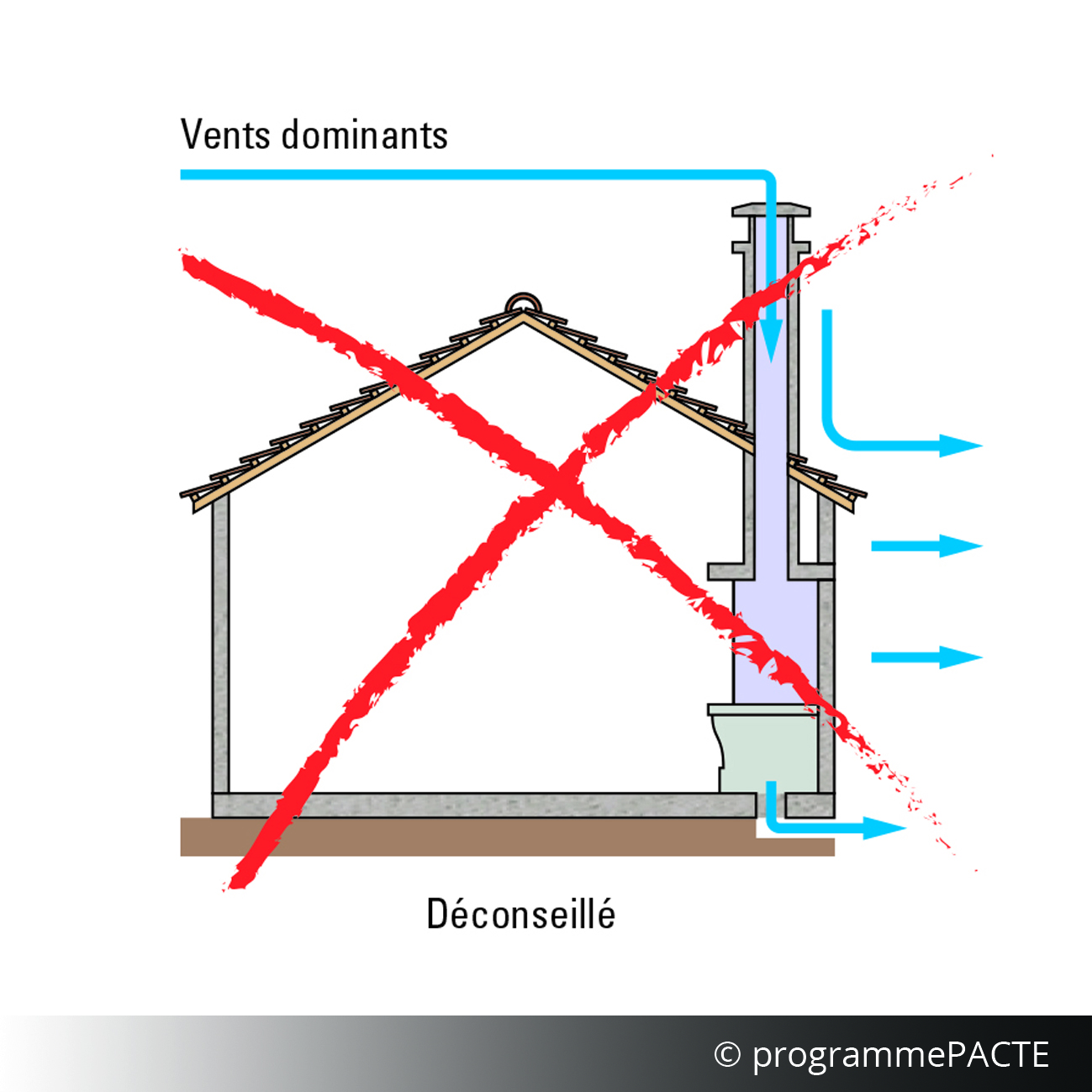

Schéma illustrant la conformité de l’amenée d’air comburant. Il est nécessaire de vérifier les vents dominants.
Source : Calepin de chantier "Apparei...
Chauffage - Appareil de chauffage divisé à bûches - conformité de l’amenée d’air comburant - 41
Schéma illustrant la conformité de l’amenée d’air comburant. Il est nécessaire de vérifier les vents dominants.
Source : Calepin de chantier "Apparei...
Schéma illustrant la conformité de l’amenée d’air comburant. Il est nécessaire de vérifier les vents dominants.
Source : Calepin de chantier "Appareils de chauffage divisé à bûches" - nov 2017 - version 1.0
